0964.232.066Hệ thống Vision Inspection là gì?
By lúc
Views: 1312 - Category: Kiến thức công nghệ, Tin tức - On:
Ngày nay, hệ thống tự động hóa và kiểm soát chất lượng luôn xuất hiện trong mỗi tổ chức, doanh nghiệp để đảm bảo năng suất và chất lượng sản phẩm đạt mức tốt nhất. Trong đó, Hệ thống Vision Inspection chính là một giải pháp công nghệ tiên tiến, mang lại hiệu quả vượt trội so với các phương pháp kiểm tra truyền thống. Sau đây, Hà Phương sẽ mang tới cho bạn đọc một cái nhìn chuyên sâu hơn về Hệ thống Vision Inspection, từ khái niệm, nguyên lý hoạt động, ứng dụng đến những lợi ích và thách thức của hệ thống này nhé!
Định nghĩa và khái niệm của Vision Inspection
Hệ thống Vision Inspection hay còn gọi là hệ thống kiểm tra bằng thị giác máy (Machine Vision Inspection System) là một hệ thống tự động sử dụng máy ảnh (camera) và các thuật toán xử lý ảnh để phân tích hình ảnh của một đối tượng, từ đó đưa ra các đánh giá về chất lượng, kích thước, vị trí hoặc các đặc điểm khác của đối tượng đó. Hệ thống này mô phỏng khả năng nhìn và phân tích của con người nhưng với tốc độ, độ chính xác và tính nhất quán cao hơn.
Cấu trúc và nguyên lý hoạt động

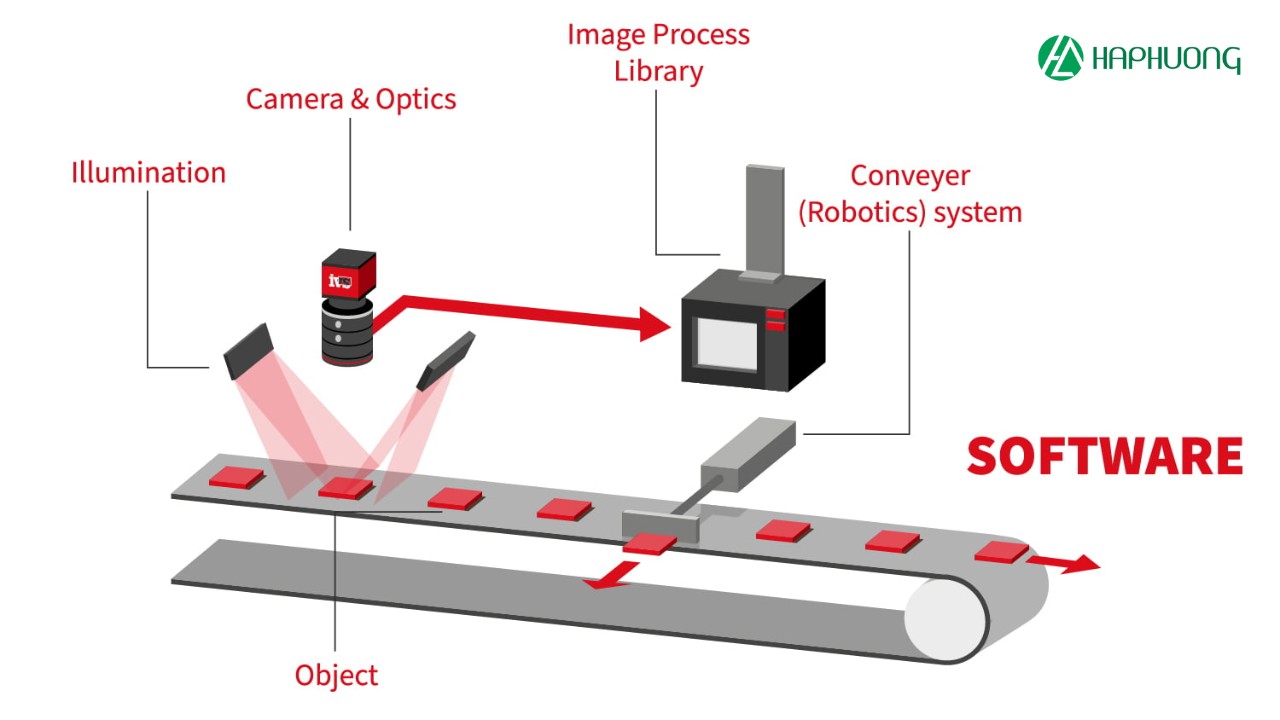

Một hệ thống Vision Inspection điển hình bao gồm các thành phần chính sau:
- Máy ảnh (Camera): Chụp ảnh đối tượng cần kiểm tra. Có nhiều loại camera khác nhau, từ camera đơn sắc (monochrome) đến camera màu (color), camera 2D đến camera 3D, tùy thuộc vào yêu cầu ứng dụng.
- Hệ thống chiếu sáng (Lighting): Cung cấp ánh sáng ổn định và phù hợp để hình ảnh thu được rõ nét và dễ phân tích. Ánh sáng có thể là ánh sáng nền (backlight), ánh sáng trực tiếp (front light), ánh sáng vòng (ring light), v.v.
- Ống kính (Lens): Tập trung ánh sáng từ đối tượng vào cảm biến của máy ảnh. Việc lựa chọn ống kính phù hợp phụ thuộc vào kích thước đối tượng, khoảng cách làm việc và độ phân giải yêu cầu.
- Bộ xử lý hình ảnh (Image Processor): Thực hiện các thuật toán xử lý ảnh để phân tích hình ảnh thu được từ máy ảnh. Bộ xử lý này có thể là một máy tính, một bộ điều khiển chuyên dụng (smart camera) hoặc một hệ thống nhúng.

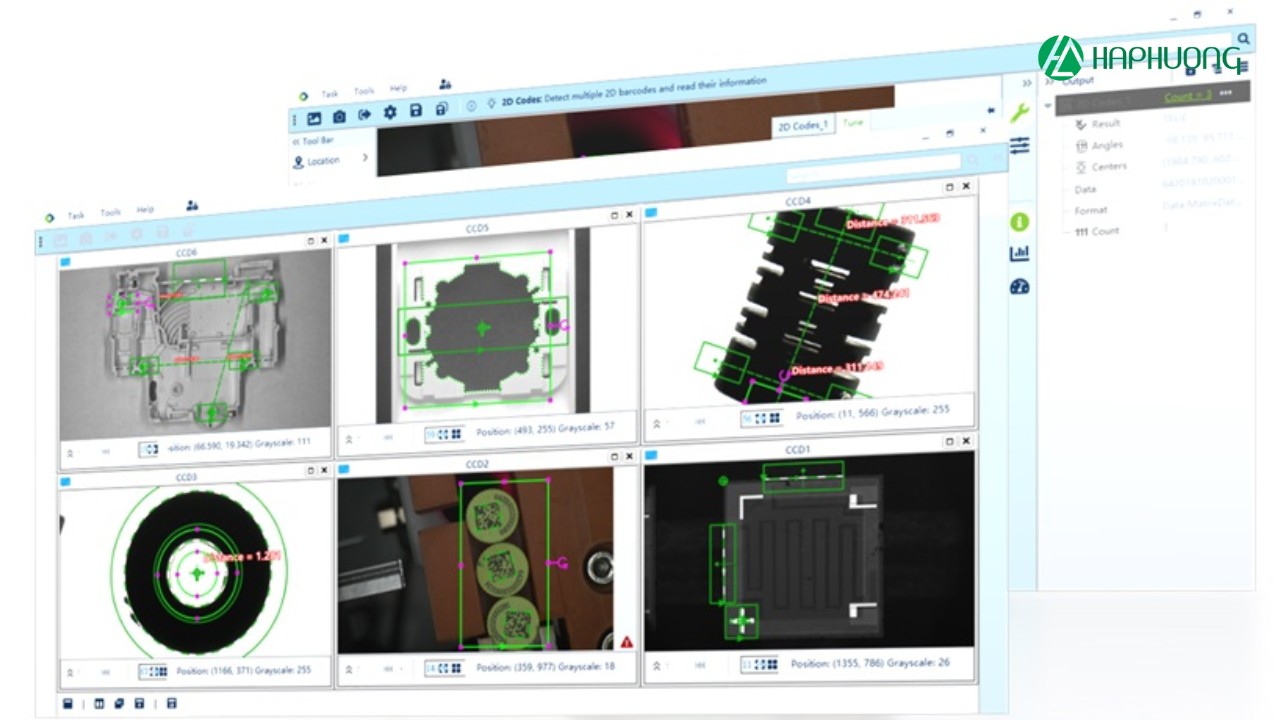

- Phần mềm xử lý ảnh (Image Processing Software): Cung cấp các công cụ và thuật toán để xử lý, phân tích và đo lường hình ảnh. Các thuật toán phổ biến bao gồm:
- Nhận dạng mẫu (Pattern Matching): Tìm kiếm các mẫu hoặc hình dạng cụ thể trong hình ảnh.
- Đo lường (Measurement): Đo kích thước, khoảng cách, góc, v.v. của các đối tượng trong hình ảnh.
- Phát hiện lỗi (Defect Detection): Tìm kiếm các khuyết tật trên bề mặt sản phẩm, như vết trầy xước, vết nứt, vết bẩn.
- Đọc mã (Code Reading): Đọc mã vạch, mã QR, mã ma trận dữ liệu.
- Hệ thống điều khiển (Control System): Điều khiển hoạt động của toàn bộ hệ thống, bao gồm việc lấy ảnh, xử lý ảnh và đưa ra kết quả. Hệ thống này có thể kết nối với các thiết bị khác trong dây chuyền sản xuất, như robot, hệ thống phân loại, v.v.
Nguyên lý hoạt động của Vision Inspection
Đầu tiên máy ảnh chụp ảnh đối tượng cần kiểm tra dưới điều kiện ánh sáng được kiểm soát, sau đó phần mềm xử lý ảnh sẽ thực hiện các thuật toán để tiền xử lý hình ảnh (ví dụ: tăng cường độ tương phản, khử nhiễu), phân tích hình ảnh và trích xuất các đặc trưng cần thiết.
Khi đã xử lý hình ảnh, hệ thống sẽ dựa trên các đặc trưng được trích xuất rồi đem so sánh với các tiêu chí đã được định nghĩa trước (ví dụ: kích thước, màu sắc, hình dạng) để đánh giá chất lượng sản phẩm. Cuối cùng, hệ thống đưa ra kết quả kiểm tra (ví dụ: đạt/không đạt, số lượng lỗi) và có thể gửi tín hiệu điều khiển đến các thiết bị khác trong dây chuyền sản xuất.
Ứng dụng của Hệ thống Vision Inspection
Hệ thống Vision Inspection được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, bao gồm:
- Sản xuất ô tô: Kiểm tra chất lượng các bộ phận ô tô, như động cơ, hộp số, thân xe.
- Sản xuất điện tử: Kiểm tra bảng mạch in (PCB), linh kiện điện tử, màn hình.
- Sản xuất thực phẩm và đồ uống: Kiểm tra chất lượng bao bì, phát hiện vật thể lạ, kiểm tra mức độ đầy của sản phẩm.
- Dược phẩm: Kiểm tra chất lượng thuốc viên, bao bì, nhãn mác.
- In ấn và bao bì: Kiểm tra chất lượng in ấn, phát hiện lỗi in, kiểm tra kích thước và hình dạng bao bì.
- Kim loại: Kiểm tra bề mặt kim loại, phát hiện vết nứt, vết trầy xước, v.v.
Hệ thống Vision Inspection mang lại những lợi ích gì?
- Tăng độ chính xác và độ tin cậy: Loại bỏ lỗi do con người gây ra, đảm bảo chất lượng sản phẩm ổn định.
- Tăng tốc độ kiểm tra: Kiểm tra nhanh hơn nhiều so với kiểm tra thủ công, giúp tăng năng suất.
- Giảm chi phí: Giảm chi phí nhân công, giảm tỷ lệ phế phẩm và giảm chi phí bảo hành.
- Kiểm tra 24/7: Có thể hoạt động liên tục mà không cần nghỉ ngơi.
- Cải thiện khả năng theo dõi: Lưu trữ dữ liệu kiểm tra để phân tích và cải thiện quy trình sản xuất.
- Linh hoạt và dễ dàng tùy chỉnh: Có thể được tùy chỉnh để phù hợp với nhiều ứng dụng khác nhau.
Xu hướng phát triển trong tương lai
Với sự phát triển của trí tuệ nhân tạo (AI) và học sâu (Deep Learning) ngày càng mạnh mẽ, cho phép hệ thống Vision Inspection tự động học và nhận diện các mẫu phức tạp, cải thiện độ chính xác và khả năng thích ứng. Ngoài ra, sự phát triển của camera 3D trong tương lại cũng sẽ cung cấp thông tin về chiều sâu của đối tượng, mở ra nhiều ứng dụng mới, đặc biệt khi kết hợp với robot, IoT và các hệ thống quản lý sản xuất (MES) để tạo ra các giải pháp tự động hóa ngày càng toàn diện.
Sản phẩm đề xuất
Tổng kết
Hệ thống Vision Inspection là một công nghệ mạnh mẽ và hiệu quả, đóng vai trò quan trọng trong việc đảm bảo chất lượng và năng suất trong sản xuất hiện đại. Mặc dù vẫn còn một số thách thức, nhưng với sự phát triển không ngừng của công nghệ, Hệ thống Vision Inspection sẽ ngày càng trở nên phổ biến và đóng góp to lớn vào sự phát triển của ngành công nghiệp.
