Định tuyến và chuyển tiếp ảo (VRF) là gì? Trường hợp sử dụng VRF

Định tuyến và chuyển tiếp ảo (VRF) là một công nghệ mạng cho phép tạo ra các bảng định tuyến ảo độc lập trên cùng một thiết bị, giúp phân tách và quản lý các luồng dữ liệu mà không cần thêm phần cứng. VRF giúp bảo mật mạng, tối ưu hóa tài nguyên và tạo ra sự cô lập giữa các mạng, đặc biệt hữu ích trong các môi trường mạng phức tạp như doanh nghiệp và dịch vụ VPN. Hãy cùng Hà Phương tìm hiểu chi tiết VRF là gì dưới đây nhé!

VRF là gì?

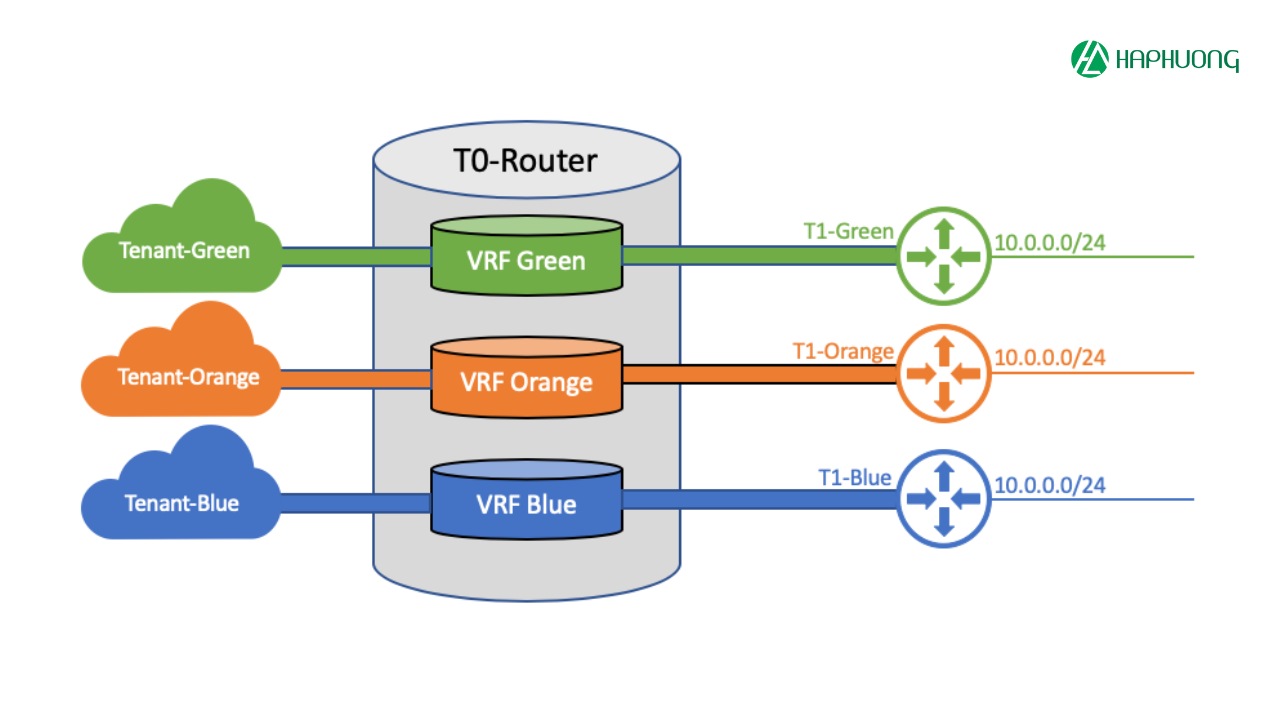

Virtual Routing and Forwarding (VRF) là một công nghệ trong bộ định tuyến mạng sử dụng giao thức Internet (IP), cho phép tạo ra nhiều bảng định tuyến riêng biệt hoạt động đồng thời trên cùng một bộ định tuyến. VRF phân tách các đường mạng thành từng phân đoạn riêng biệt mà không cần sử dụng thêm thiết bị vật lý. Vì thế, các luồng dữ liệu được tự động tách biệt, giúp tăng cường bảo mật cho mạng và giảm nhu cầu áp dụng các biện pháp mã hóa hoặc xác thực phức tạp.

Công nghệ VRF được các nhà cung cấp dịch vụ Internet (ISP) sử dụng để thiết lập các mạng riêng ảo (VPN) cho từng khách hàng, gọi là VPN Routing and Forwarding. Nhờ khả năng phân tách dữ liệu linh hoạt và bảo mật cao, VRF không chỉ đáp ứng nhu cầu quản lý mạng hiệu quả mà còn phù hợp với nhiều loại hình ứng dụng từ mạng doanh nghiệp đến dịch vụ công cộng.

VRF động như thế nào?

VRF hoạt động như một bộ định tuyến logic nhưng khác với bộ định tuyến logic thông thường. Mỗi phiên bản VRF chỉ sử dụng một bảng định tuyến duy nhất để quản lý các đường đi cụ thể của dữ liệu, đảm bảo mỗi luồng dữ liệu được tách biệt hoàn toàn theo các phân đoạn mạng được thiết lập.

Để đảm bảo hoạt động, VRF cần có một bảng chuyển tiếp trong đó xác định điểm đến tiếp theo cho từng gói dữ liệu. Bảng này cũng liệt kê các thiết bị có thể tham gia chuyển tiếp dữ liệu và thiết lập các quy tắc cùng giao thức định tuyến để quản lý cách dữ liệu được truyền tải. Cơ chế này giúp VRF ngăn chặn lưu lượng truy cập không hợp lệ từ bên ngoài và đảm bảo rằng dữ liệu chỉ được truyền trong phạm vi đã được chỉ định.

Chức năng của định tuyến và chuyển tiếp ảo (VRF) là gì?

Chức năng của định tuyến và chuyển tiếp ảo (VRF) bao gồm:

• Phân tách và cô lập luồng dữ liệu: VRF cho phép tạo ra nhiều mạng riêng biệt trên cùng một thiết bị mạng mà không cần sử dụng thêm phần cứng. VRF giúp phân tách các luồng dữ liệu giữa các phân đoạn mạng khác nhau, đảm bảo dữ liệu của mỗi phân đoạn được giữ riêng biệt và không ảnh hưởng lẫn nhau.
• Định tuyến được tối ưu hóa: VRF cho phép các chính sách định tuyến riêng biệt cho các phân đoạn khác nhau của mạng, cho phép đưa ra các quyết định định tuyến được tối ưu hóa dựa trên các yêu cầu cụ thể của từng VRF dẫn đến cải thiện hiệu suất mạng.
• Tăng cường bảo mật: VRF đảm bảo chỉ các luồng dữ liệu thuộc cùng một VRF mới có thể giao tiếp với nhau, giúp ngăn chặn truy cập trái phép và bảo vệ dữ liệu khỏi bị rò rỉ sang các mạng khác.
• Hỗ trợ nhiều mạng ảo trên một thiết bị: VRF giúp các nhà quản trị mạng thiết lập nhiều mạng riêng ảo (VPN) trên một bộ định tuyến duy nhất, phù hợp cho các doanh nghiệp có nhiều khách hàng hoặc cần quản lý nhiều mạng độc lập.
• Tối ưu hóa việc sử dụng tài nguyên: Bằng cách tận dụng một thiết bị mạng duy nhất để quản lý nhiều mạng logic, VRF giúp giảm chi phí phần cứng và tiết kiệm không gian, đồng thời vẫn đảm bảo hiệu năng và độ tin cậy của mạng.
• Duy trì sự linh hoạt trong quản lý mạng: VRF cho phép các nhà quản trị cấu hình và quản lý từng mạng riêng lẻ mà không làm ảnh hưởng đến các mạng khác. Điều này đặc biệt hữu ích trong môi trường mạng phức tạp như mạng doanh nghiệp lớn hoặc mạng của nhà cung cấp dịch vụ.

Trường hợp sử dụng VRF

VRF được sử dụng để cấu hình nhiều phiên bản định tuyến riêng biệt trên cùng một router hoặc switch Layer 3. Mục tiêu chính của VRF là giữ cho luồng dữ liệu và các bảng định tuyến của từng khách hàng được tách biệt nhưng vẫn dùng chung một phần cứng mạng.

Trong trường hợp không thể sử dụng VRF, việc tách biệt dữ liệu của từng khách hàng thường phải thực hiện thông qua các giao diện vật lý hoặc giao diện con trên thiết bị mạng. Phương pháp này yêu cầu sử dụng danh sách kiểm soát truy cập (ACL) để lọc và phân chia luồng dữ liệu nhưng phức tạp hơn và khó quản lý.

Nhờ tính tiện lợi và hiệu quả, VRF ngày càng phổ biến trong các môi trường mạng như:

• Mạng LAN doanh nghiệp: Giúp phân chia luồng dữ liệu giữa các phòng ban hoặc nhóm làm việc mà không cần thêm thiết bị phần cứng.
• Trung tâm dữ liệu (Data Centers): VRF hỗ trợ tách biệt các luồng dữ liệu của từng khách hàng hoặc ứng dụng trong một hạ tầng dùng chung.
• Nhà cung cấp dịch vụ: VRF thường được kết hợp với các giao thức như MPLS (Multiprotocol Label Switching) và MP-BGP (Multiprotocol Border Gateway Protocol) để cung cấp các dịch vụ mạng riêng ảo (VPN) hiệu quả, linh hoạt và bảo mật cao cho khách hàng.
• Mạng lưới Internet vạn vật (IoT): Việc triển khai IoT thường liên quan đến nhiều thiết bị có yêu cầu bảo mật khác nhau. VRF cho phép phân tách lưu lượng từ các thiết bị IoT khác nhau, đảm bảo kiểm soát và bảo mật tốt hơn.

Những khái niệm liên quan đến VRF

Multi-VRF là gì?

Multi-VRF là một tính năng giúp nhà cung cấp dịch vụ hỗ trợ nhiều mạng riêng ảo (VPN) trên cùng một thiết bị, ngay cả khi các mạng này sử dụng địa chỉ IP trùng lặp. Multi-VRF hoạt động bằng cách sử dụng các giao diện đầu vào để phân loại và định tuyến dữ liệu theo từng VPN, đồng thời tạo bảng chuyển tiếp ảo riêng biệt cho mỗi VPN. Mỗi giao diện Lớp 3 được gắn với một VRF, đảm bảo rằng các luồng dữ liệu của từng VPN được tách biệt hoàn toàn.

Ngoài ra, Multi-VRF còn cho phép nhà cung cấp dịch vụ hỗ trợ nhiều miền định tuyến trên một bộ định tuyến biên khách hàng. Mỗi miền định tuyến này có giao diện, bảng định tuyến, và bảng chuyển tiếp riêng giúp quản lý mạng dễ dàng hơn và đáp ứng nhu cầu của nhiều khách hàng trên cùng một thiết bị.

BGP VRF là gì?

BGP VRF (Border Gateway Protocol Virtual Routing and Forwarding) là một tính năng cho phép quản lý các tuyến dữ liệu với mức độ kiểm soát cao hơn trong các môi trường mạng sử dụng VRF. Tính năng này hỗ trợ các giao thức địa chỉ IP như:

• IPv4 Unicast
• IPv4 Unicast VRF
• IPv6 Unicast
• IPv6 Unicast VRF

BGP VRF cho phép giao tiếp giữa các VRF trên cùng một bộ định tuyến thông qua việc gán BGP Router ID. ID này có thể được cấu hình thủ công cho từng VRF khác nhau hoặc tự động gán trong chế độ cấu hình theo họ địa chỉ.



Giá trị RD trong VRF là gì?

Trong VRF, RD (Route Distinguisher) là một giá trị được sử dụng để phân biệt các tuyến đường có cùng địa chỉ IP trong các miền định tuyến khác nhau. VRF cho phép các tổ chức tái sử dụng không gian địa chỉ IP giữa các miền định tuyến cách ly, giúp hỗ trợ các mạng với các subnet trùng lặp mà vẫn đảm bảo sự tách biệt hoàn toàn.

RD hoạt động bằng cách gắn một định danh duy nhất vào từng tuyến đường mặc định, làm cho chúng trở nên khác biệt so với các tuyến đường khác, ngay cả khi các địa chỉ IP giống nhau. Điều này đặc biệt hữu ích trong các môi trường sử dụng nhiều mạng riêng ảo (VPN) hoặc khi nhà cung cấp dịch vụ quản lý các luồng dữ liệu của nhiều khách hàng trên cùng một thiết bị mạng.

Sự khác biệt giữa VRF và VLAN là gì?

Cả VRF và VLAN đều sử dụng phương pháp ảo hóa mạng để tách biệt các luồng dữ liệu, nhưng chúng hoạt động ở các lớp mạng khác nhau. VLAN là công nghệ ảo hóa ở lớp 2 (Data Link Layer), giúp phân chia một mạng LAN vật lý thành nhiều mạng con, trong khi VRF hoạt động ở lớp 3 (Network Layer), cho phép phân chia không gian địa chỉ IP và định tuyến độc lập giữa các miền định tuyến.

Một trong những điểm khác biệt lớn là VLAN tạo ra các mạng ảo trên một switch, giúp một switch vật lý trông giống như nhiều switch độc lập. Ngược lại, VRF tạo ra các phiên bản định tuyến ảo trên một bộ định tuyến, cho phép nhiều bảng định tuyến hoạt động độc lập trên một thiết bị duy nhất, mà không bị xung đột về địa chỉ IP.

Cả hai công nghệ đều giúp tối ưu hóa tài nguyên mạng, nhưng VRF chủ yếu được sử dụng để quản lý định tuyến và tách biệt các mạng trong môi trường mạng phức tạp, trong khi VLAN chủ yếu giải quyết việc phân chia mạng trong các môi trường LAN.

Sự khác biệt giữa VRF và VRF Lite là gì?

VRF truyền thống là công nghệ cho phép phân tách các tuyến đường mạng của khách hàng thông qua mạng MPLS và MP-BGP của nhà cung cấp dịch vụ. Trong mô hình này, lưu lượng từ khách hàng sẽ được cô lập hoàn toàn khi đi từ nguồn đến đích, nhờ vào các công nghệ như Route Distinguisher (RD) và Route Target (RT), giúp phân tách các địa chỉ IP trùng lặp giữa các khách hàng khác nhau. VRF truyền thống phù hợp với các mạng phức tạp, đặc biệt là trong môi trường dịch vụ VPN của các nhà cung cấp.

VRF Lite là một phiên bản đơn giản hơn của VRF, không sử dụng MPLS và MP-BGP. Thay vì sử dụng các công nghệ phức tạp này, VRF Lite cho phép các doanh nghiệp phân tách mạng chỉ với việc cấu hình các tuyến đường tĩnh hoặc động trong một phiên bản VRF mà không cần đến Route Target. Điều này làm cho VRF Lite trở thành giải pháp tiết kiệm chi phí và dễ triển khai hơn, đặc biệt phù hợp cho các doanh nghiệp có mạng đơn giản, có thể có các địa chỉ IP trùng lặp hoặc cần đi qua tường lửa.

Sản phẩm đề xuất

Tổng kết

Định tuyến và chuyển tiếp ảo (VRF) là một giải pháp hiệu quả giúp tối ưu hóa việc quản lý và phân tách các mạng trong môi trường phức tạp. Nhờ khả năng tạo ra các bảng định tuyến độc lập trên cùng một thiết bị, VRF không chỉ nâng cao bảo mật mà còn giảm thiểu chi phí và đơn giản hóa việc triển khai mạng. Với những lợi ích này, VRF đang ngày càng trở thành công nghệ quan trọng trong các mạng doanh nghiệp, trung tâm dữ liệu và dịch vụ VPN, góp phần nâng cao hiệu quả và tính linh hoạt của hệ thống mạng.
